GT-3600
Machine pour bordures et caniveaux Extrême

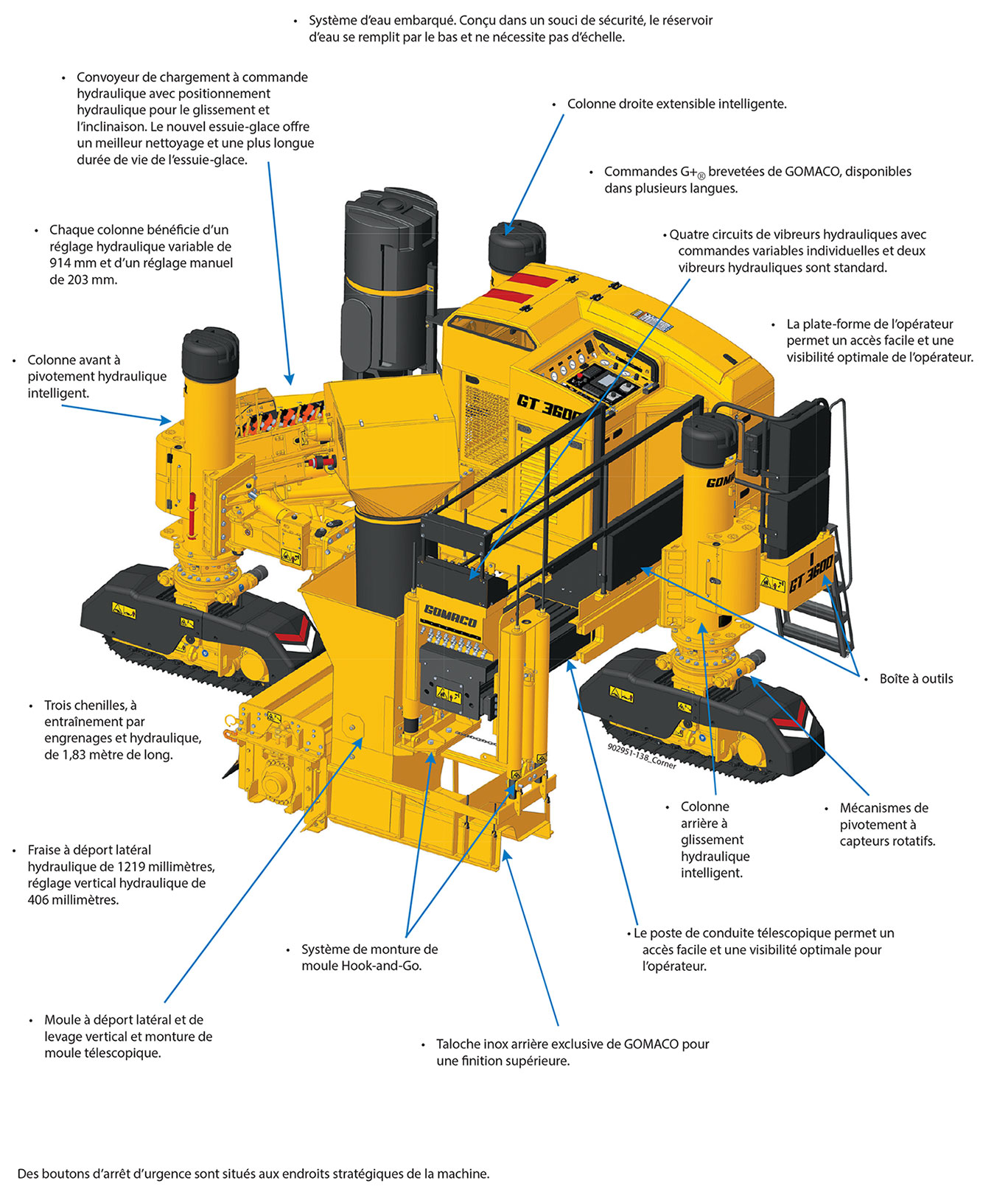

• Capacités de braquage extrêmes - La GT-3600 Extrême est équipée de mécanismes de pivotement à capteurs rotatifs sur chacune des trois chenilles, leur donnant des capacités de braquage extrêmes.
- Les capacités de braquage extrêmes, combinées à la direction toutes chenilles à capteurs et au positionnement toutes chenilles à capteurs, font de la GT-3600 Extrême le fleuron des bétonnières à coffrage glissant intelligentes.
- Le positionnement toutes chenilles intelligent de la GT-3600 Extrême fonctionne avec un vérin hydraulique intelligent sur chacune des trois colonnes. Les vérins intelligents permettent au système de commandes G+® de connaître la position des trois chenilles et peuvent effectuer des réglages de la direction selon le besoin.
• Intelligence extrême - Déplacement latéral du moule grâce à un vérin intelligent pour un déport du moule reproductible.
- Un déport intelligent est obtenu grâce à un vérin hydraulique intelligent qui permet l’extension du système de monture de moule, ce qui donne aux commandes G+ la possibilité de reproduire le déport du moule. La fraise et le moule ont des réglages verticaux indépendants pour le levage et l’abaissement.
• Ensemble de circuits hydrauliques extrêmes - Les circuits hydrauliques indépendants pour le déplacement de chaque chenille permettent au système de commandes G+ de contrôler la vitesse de chaque chenille dans un arc de cercle.
• Arc de cercle extrême - À présent, la GT-3600 Extrême peut réaliser un arc de cercle de 610 mm.
- Le système de commandes G+ de la GT-3600 Extrême s’interface facilement avec le fil de référence ou un système de guidage 3D pour des applications de réalisation de bordures et caniveaux et de bétonnage d’un arc de cercle serré.
- La GT-3600 Extrême comprend le système à trois capteurs GOMACO pour arc de cercle pour les opérations avec le fil de référence. Lors du bétonnage avec le fil de référence, le bras de direction avant peut quitter celui-ci et la référence passe au capteur n° 2 pour que la machine se déplace autour de l’arc de cercle serré.
- Le contrôle de la vitesse de chaque chenille permet un déplacement sans à-coups de la machine autour d’un arc de cercle.
• Logiciel pour arc de cercle G+ - Choisissez votre arc de cercle et le système de commandes G+ étalonne et gère tous les aspects du déplacement autour de l’arc de cercle, y compris les angles des chenilles et les vitesses variables de chaque chenille.
- Le logiciel du système de commandes G+ permet à l’opérateur de programmer la dimension de l’arc de cercle. Quand la GT-3600 Extrême s’approche de l’arc de cercle, les valeurs ayant déjà été saisies, l’opérateur active le programme, et la machine pour bordures et caniveaux coule du béton autour de l’arc de cercle. Il est maintenant facile pour tout opérateur de réaliser un arc de cercle.
• La plate-forme de l’opérateur est isolée pour réduire les vibrations afin de lui offrir une journée de travail confortable.
• L’excellent rendement énergétique combiné à une capacité accrue en carburant permet de réaliser une journée de travail continue sur le chantier.
• Un module de refroidissement optimisé avec un ventilateur hydraulique commandé par le système G+ adapte les besoins de refroidissement aux conditions du chantier pour un fonctionnement à la fois silencieux et efficace.
• La télécommande sans fil G+ est proposée en option sur la GT-3600 Extrême. La télécommande G+ permet à l’opérateur de travailler depuis la plate-forme ou lui donne la possibilité de se déplacer autour de la machine en gardant un contrôle direct en permanence.
• La GT-3600 Extrême est également disponible avec les diagnostics à distance GOMACO (GRD) permettant de dépanner la machine, d’effectuer des examens diagnostiques, d’obtenir des mises à jour de logiciels, etc.
• Conçue pour des bordures et caniveaux grand volume.
Les mécanismes de pivotement à capteurs rotatifs permettent aux chenilles de tourner à 90 degrés et plus pour un déplacement latéral rapide et pour couler du béton autour d’un arc de cercle serré.

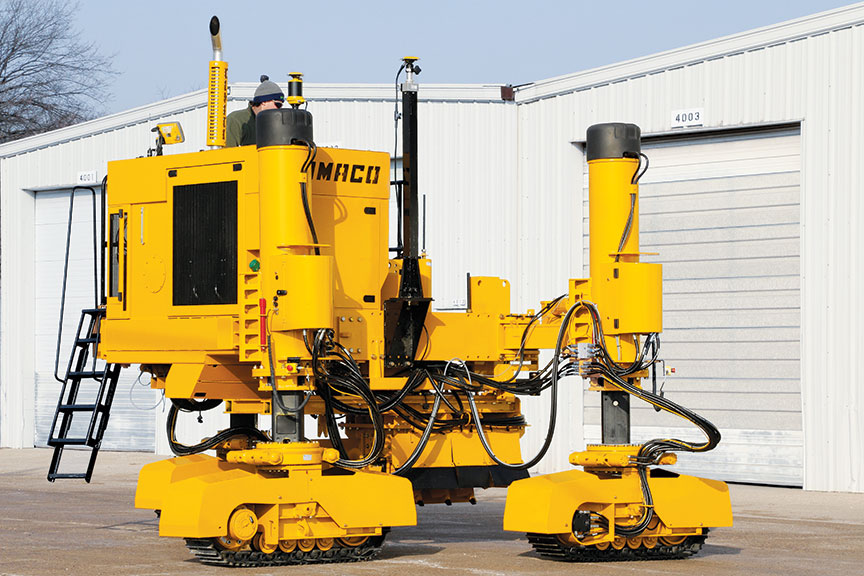

Conçue pour un transport facile, la machine Xtreme GT-3600 pour bordures et caniveaux peut être conduite directement sur la plateforme du camion après une journée de coffrage.
La GT-3600 Extrême construit une bordure et un caniveau avec un système de guidage 3D. Les capacités de braquage extrêmes, combinées à la direction toutes chenilles à capteurs et au positionnement toutes chenilles à capteurs, font de la GT-3600 Extrême le fleuron des bétonnières à coffrage glissant intelligentes.

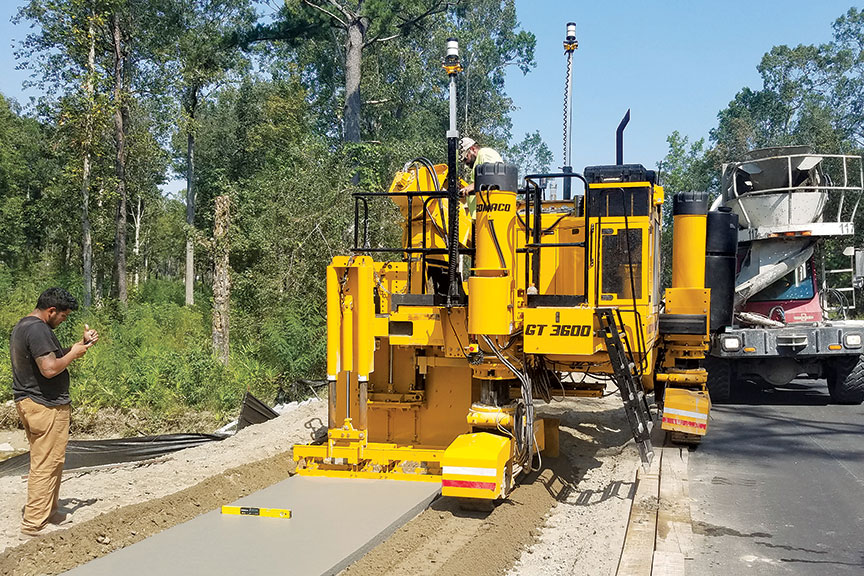

La GOMACO GT-3600 Extrême construit un trottoir de 1,52 m avec un système de guidage 3D.
La combinaison de la direction toutes chenilles et du positionnement toutes chenilles à capteurs a fait de l’Xtreme GT-3600 la machine à coffrage glissant intelligente par excellence pour les bordures et les caniveaux.
GT-3600
• Vitesse de travail pouvant atteindre 13 mètres par minute et mobilité sur chantier pouvant atteindre 38 mètres par minute.
• Coulage en coffrages glissants sur rayon de 610 millimètres.
• La direction toutes chenilles (ATS) fait gagner du temps lors du suivi ou de la perte du fil de référence, du déplacement sur chantier et du chargement pour le transport. La capacité d’orienter toutes les chenilles permet de contourner les arcs serrés avec précision.

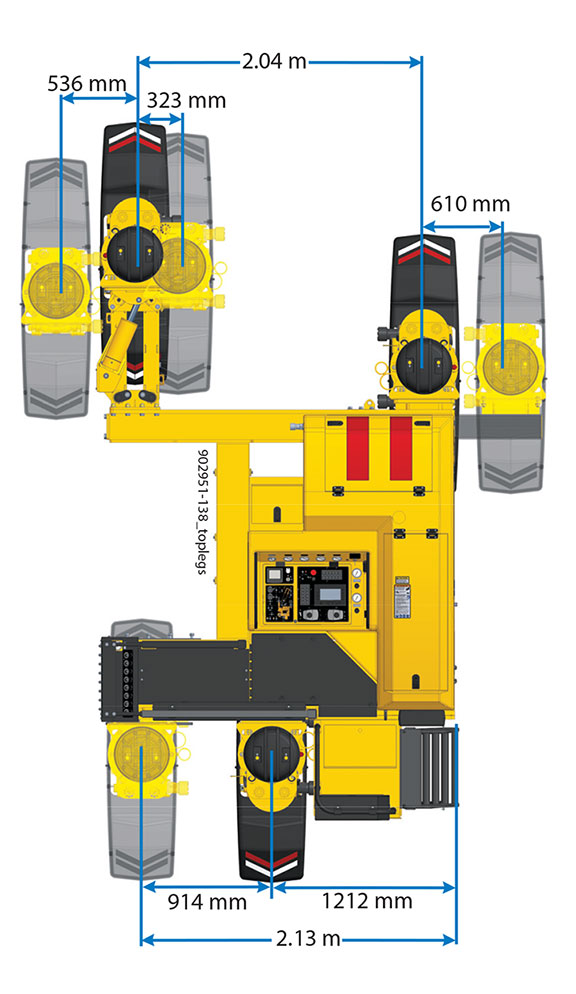

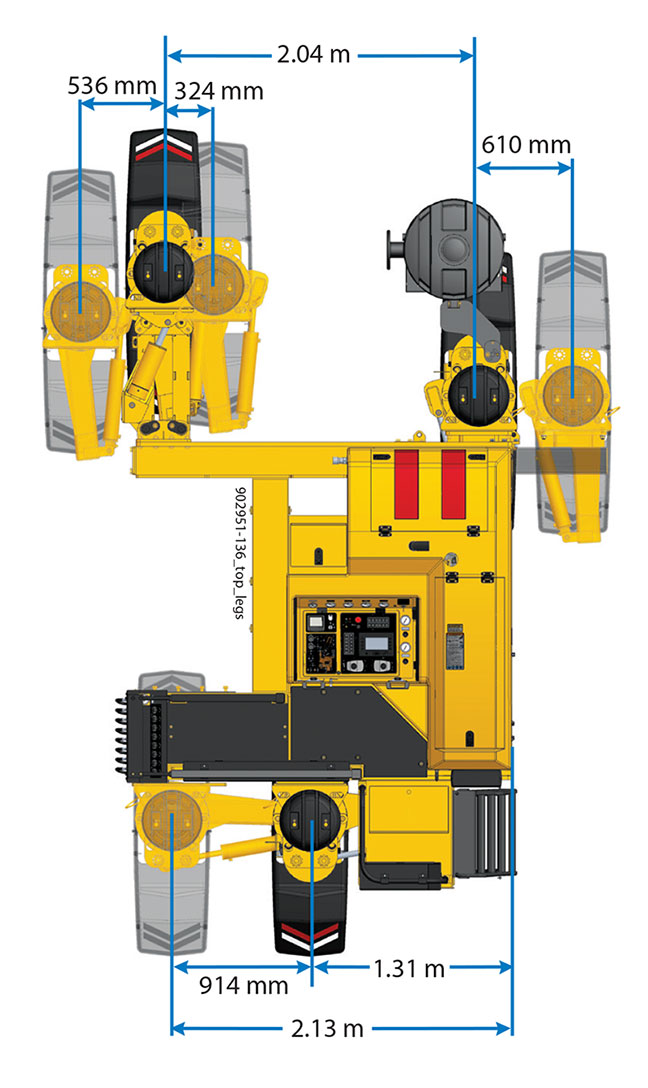

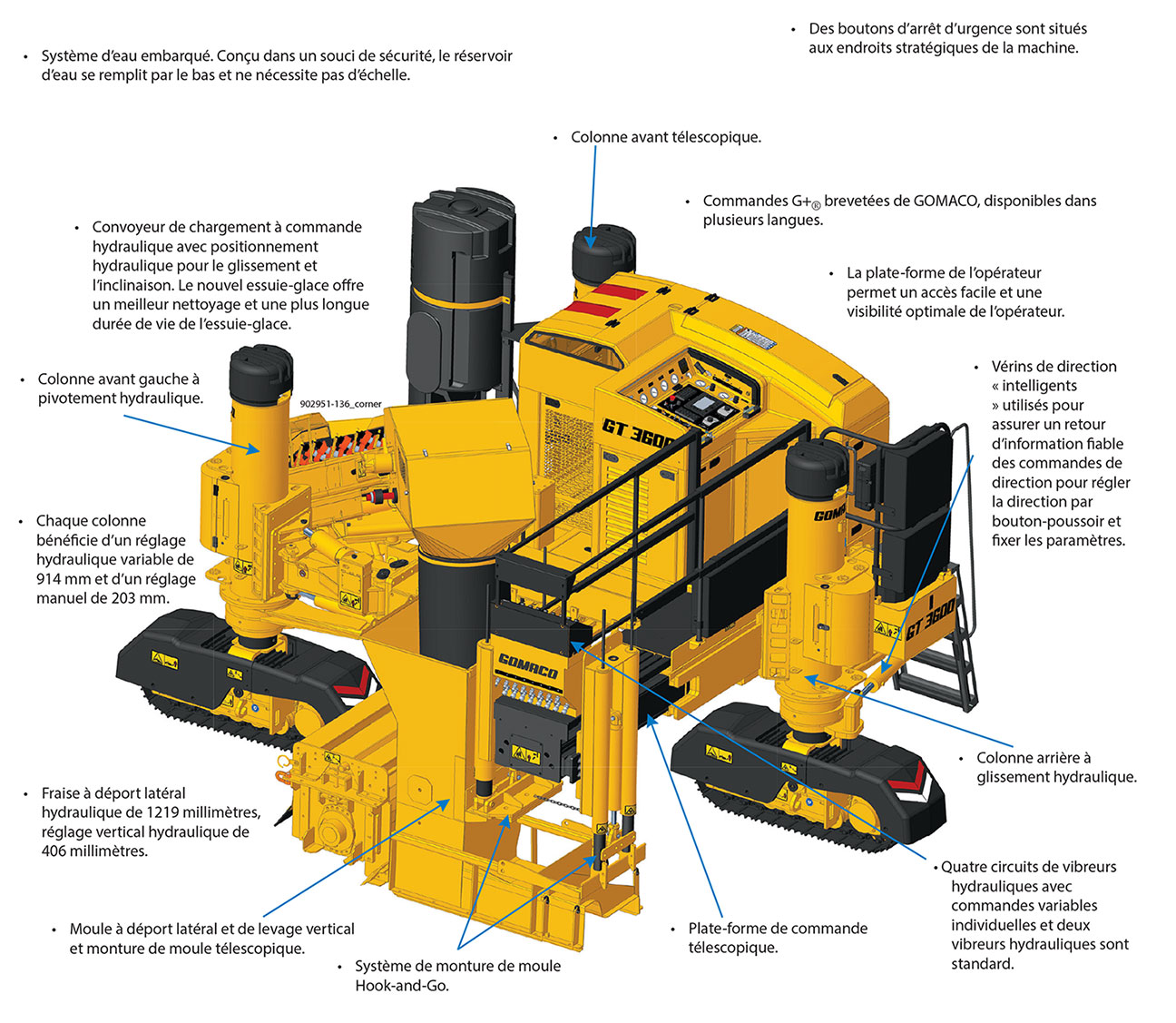

• Le positionnement toutes chenilles (ATP) permet de positionner les colonnes pour augmenter la stabilité et éviter les obstacles. Colonne avant droite télescopique, colonne avant gauche à pivotement hydraulique et colonne arrière à glissement hydraulique pour le positionnement.
• Le GT-3600 s’élève hydrauliquement pour pouvoir couler en coffrages glissants de barrière ou de parapet sans modification.

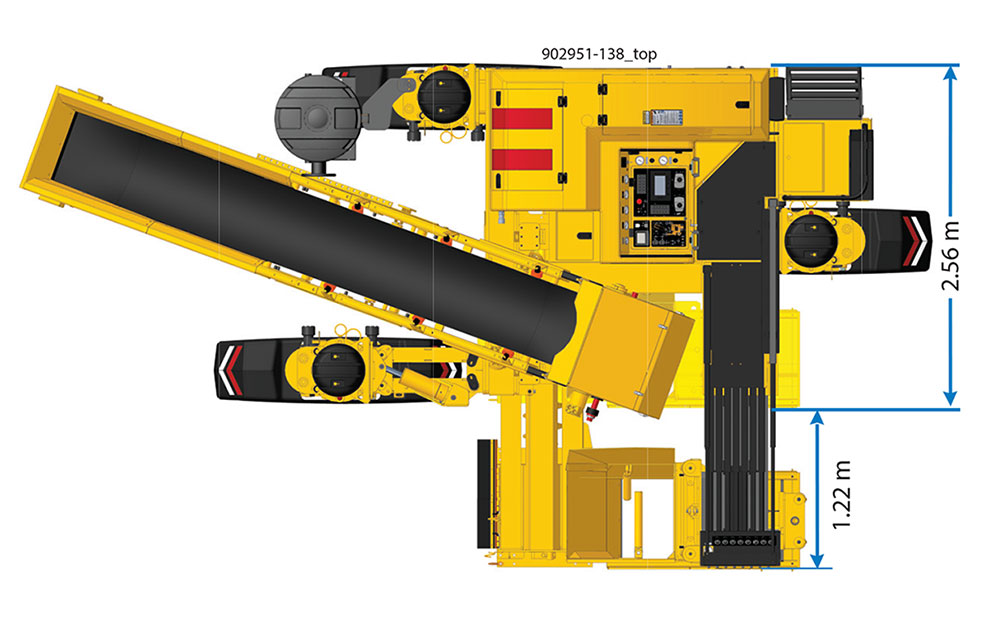

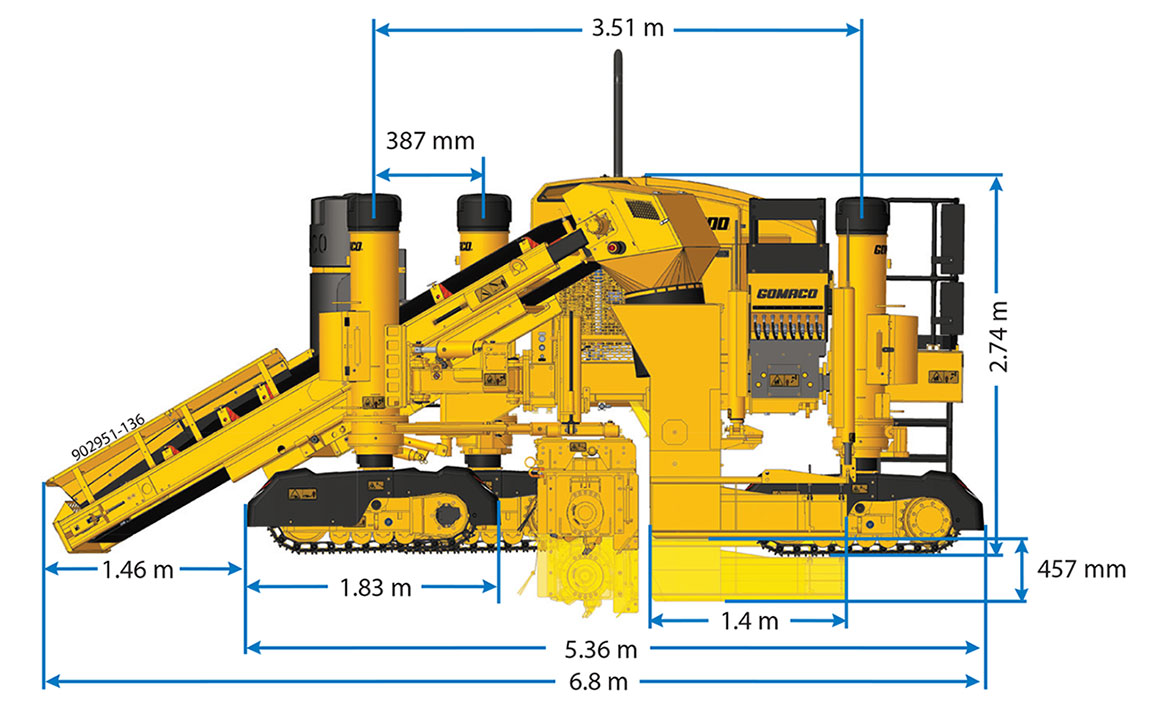

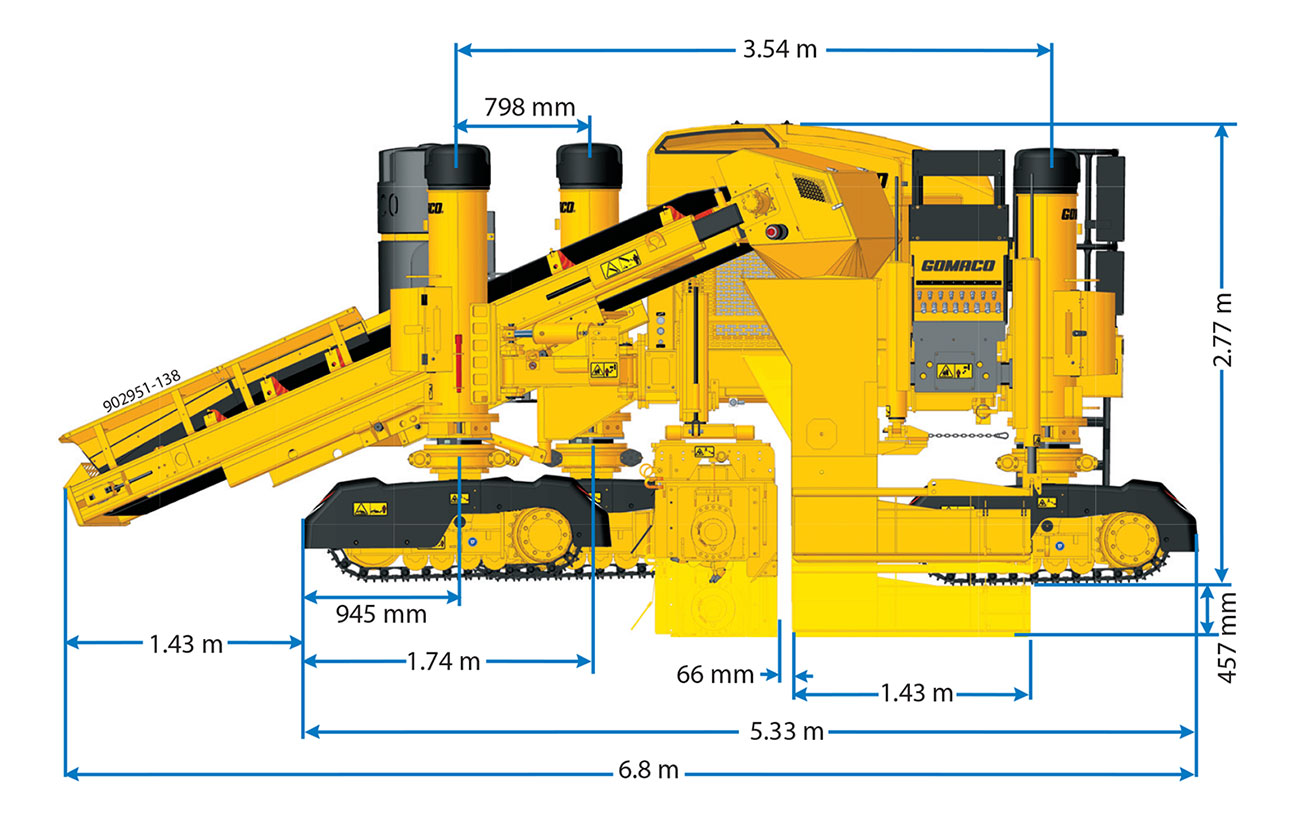

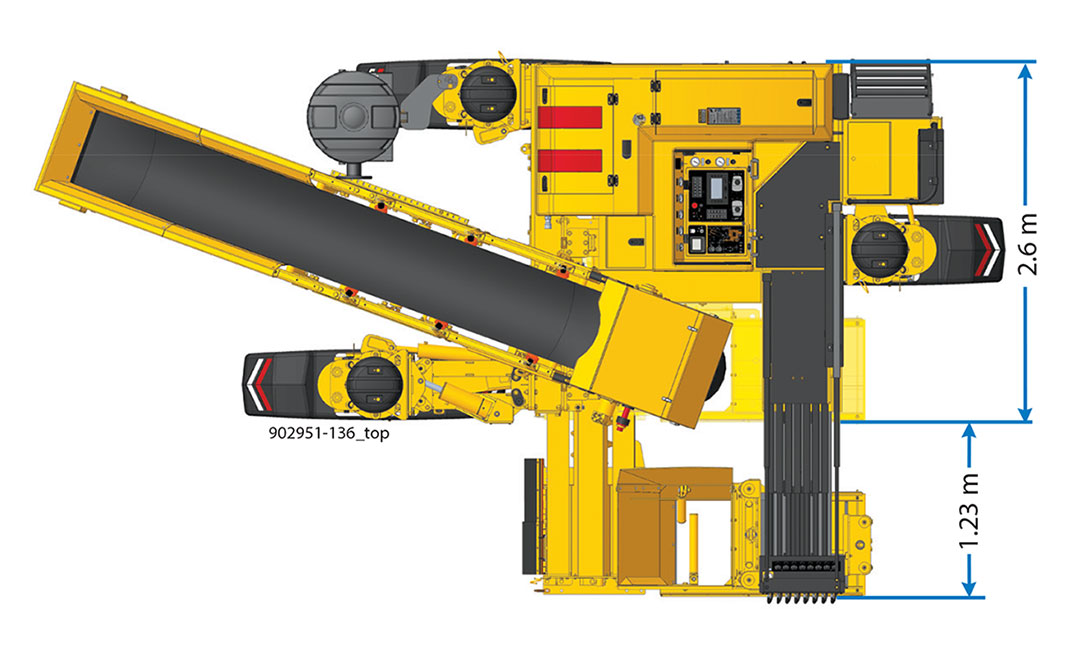

• Dimensions de transport : 2,6 mètres de large, 5,3 mètres de long et 2,5 mètres de haut.
• Applications multiples : bordures et caniveaux, trottoirs, pistes cyclables, mur coupe-feu, parapets de sécurité de pont et bétonnage pouvant atteindre 3 mètres de large.
Le coulage à coffrage glissant de bordures et de caniveaux dans une zone résidentielle existante est réalisé efficacement avec la GT-3600 équipée du guidage 3D de la machine. La possibilité de bloquer les allées existantes sur-le-champ permet de réduire les travaux de suivi.
La GT-3600, équipée du guidage 3D de la machine, a réalisé des rayons de 0,8 mètre sur ce projet de parking. La direction toutes chenilles de la GT-3600, combinée aux algorithmes de direction du système 3D, permet des entrées et sorties en douceur et des virages plus serrés pour les travaux à rayons serrés.
