IDBI: Система автоматического погружения арматурных стержней



IDBIСистема IDBI нового поколения

Система IDBI – это патентованная система GOMACO для погружения арматурных стержней в бетонное покрытие в процессе укладки бетон-ной смеси. Наши инженеры разработали ком-плексную, точную и простую в эксплуатации систему. При этом заказчики получают оборудо-вание с возможностью регулировки и задания допусков в соответствии с любыми техниче-скими условиями проведения работ.

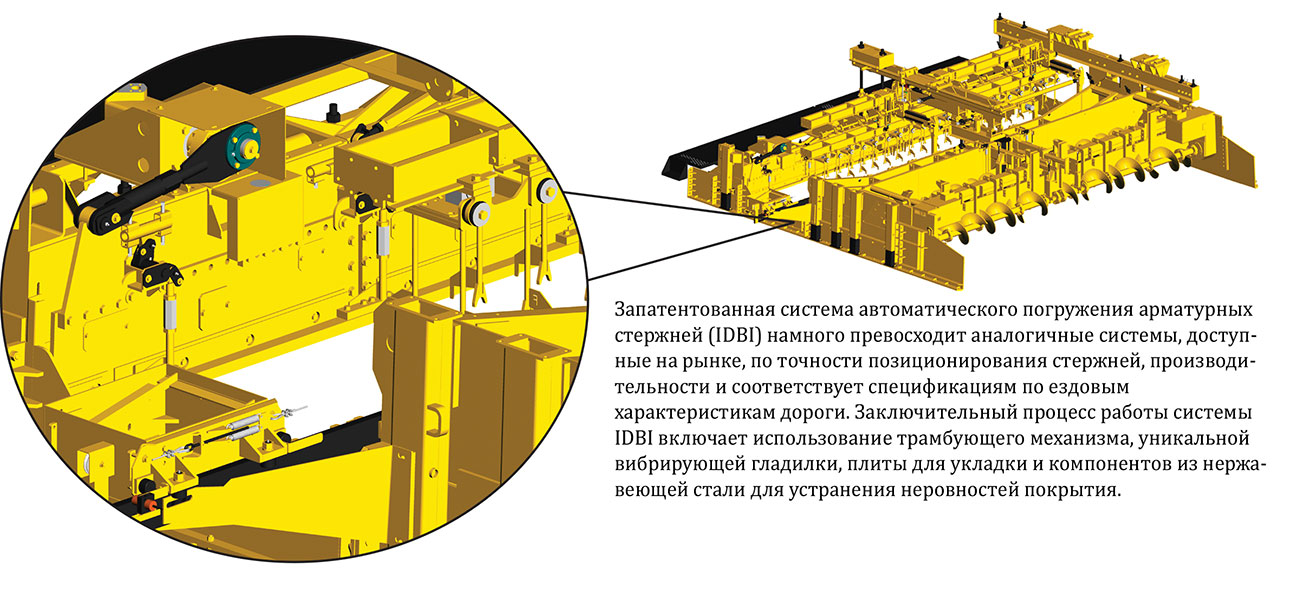

Новое поколение систем автоматического погружения арматурных стержней (IDBI) намного превосходит анало-гичные системы, доступные на рынке, по точности пози-ционирования стержней, производительности и соответствует спецификациям по ездовым характеристи-кам дороги.

Более двух десятков лет наши представители, инженеры и исследователи выезжали на рабочие объекты, изучали процесс погружения стержней, вносили усовершенствова-ния, благодаря чему наша система продолжает оставаться наиболее совершенной из всех, где используется наиболее простой метод погружения стержней, в отрасли. Предста-вители технадзора и инженеры-строители ожидают точ-ность при погружении арматурных стержней в основание, а подрядчикам требуется, чтобы процесс погружения был реализован в бетоноукладчиках и не предъявлял высоких требований к транспортировке и настройке.

И это выполняет система IDBI. По сравнению с другими, система IDBI нового поколения может устанавливаться на бетоноукладчики стандартной длины и не требует значи-тельного удлинения задней части рамы бетоноукладчика. Также поставляются системы IDBI удлиненной структуры для арматурных стержней длиной 610 мм при использова-нии задней системы автоматического погружения про-дольной арматуры.

Вилочные захваты новой системы IDBI разработаны в со-ответствии с отраслевым стандартом по точности разме-щения стержней. Конструкция вилочных захватов также уменьшает объем задиров при вставке, а вибрация уплот-няет цементобетонную смесь вокруг вставленных стерж-ней. Трамбующий механизм, уникальная вибрирующая гладилка, плита для укладки и компоненты из нержавею-щей стали устраняют неровности покрытия.

Компьютерная система управления GOMACO, разработан-ная для системы IDBI, обеспечивает управление всеми си-стемами с помощью понятного информационного дисплея. Синхронизация и работа системой IDBI осуществляются с помощью компьютера, включая перемещение тележки, по-зиционирование системы IDBI в режиме ожидания и акти-вацию системы IDBI для автоматического погружения арматурных стержней.

Предварительная настройка и регулировка расположе-ния швов для активации системы IDBI упрощает понима-ние процесса программирования. Программирование и контроль системы погружения арматуры для продольных швов можно осуществлять с помощью одной и той же си-стемы. Оператор должен точно знать, где находится си-стема IDBI в процессе укладки бетона. Сенсорный дисплей в меню IDBI разработан с учетом данной необходимости. Также доступен портативный удаленный дисплей, подклю-ченный к центральному компьютеру. Благодаря сенсор-ному дисплею процессы самодиагностики и программирования представляют собой простую задачу. В компании GOMACO разработали специальное про-граммное обеспечение, которое обеспечивает плавный пе-реход от гребня до плоского уклона и наоборот. Дополнительный регулятор мощности (PTA) в передней форме, система IDBI и последняя форма синхронизируются (выполняются необходимые регулировки) при достижении определенного состояния перехода.

Другая особенность системы IDBI заключается в наличии телескопической задней рабочей платформы из алюминия. Корпорации GOMACO принадлежат отечественные па-тенты на тележку загрузки арматурных стержней, компью-терную программу и систему автоматического погружения арматурных стержней, а также другие заявленные па-тенты.

Компания GOMACO подтверждает свою приверженность системе автоматического погружения арматурных стерж-ней, уже много лет занимаясь испытаниями и исследова-ниями в этой области. Именно поэтому компания GOMACO является лидером, оборудуя свои машины системой IDBI, и продолжает предоставлять своим клиентам лучшие инно-вационные решения в сфере оборудования для бетонных сооружений.







IDBI

При реализации этого проекта главной магист-рали укладка бетонной смеси на ширину 11,73 м осуществлялась с помо-щью четырехгусеничного бетоноукладчика GOMACO GP-4000 со сколь-зящими формами, обору-дованного эксклюзивной системой IDBI. Дополни-тельный регулятор мощ-ности на внешней форме использовался для подня-тия и опускания формы. Этот регулятор обеспечи-вает переход для наруж- ной кромки основания при укладке встроенной обочины.











IDBI















Шаг за шагом: IDBI

cистема автоматического погружения арматурных стержней



IDBI – это полностью автоматизированная система для двух- или четырехгусеничных бетоноукладчиков. Синхронизация и работа системой IDBI осуществляется с помощью компьютера. Процесс начинается с загрузки каждого поддона с арматурными стерж-нями с помощью тележки, которая перемещается по ширине укладки. Точность такой запатентованной системы загрузки объ-ясняется соответствующим количеством стержней, погруженных в покрытие. Для нескольких концепций, систем и компонентов IDBI зарегистрированы патенты США. На следующих фотографиях вкратце поясняется процесс погружения...



IDBI

Вилочные захваты находятся в режиме ожидания в точке по-гружения, ожидая сигнал с компьютера IDBI. Система IDBI но-вого поколения оснащается регулируемыми поддонами со стержнями и вилочными захватами погружения. Это позволяет корректировать расстояние между центрами стержней в соот-ветствии с техническими условиями проекта (см. стр. 6).







IDBI

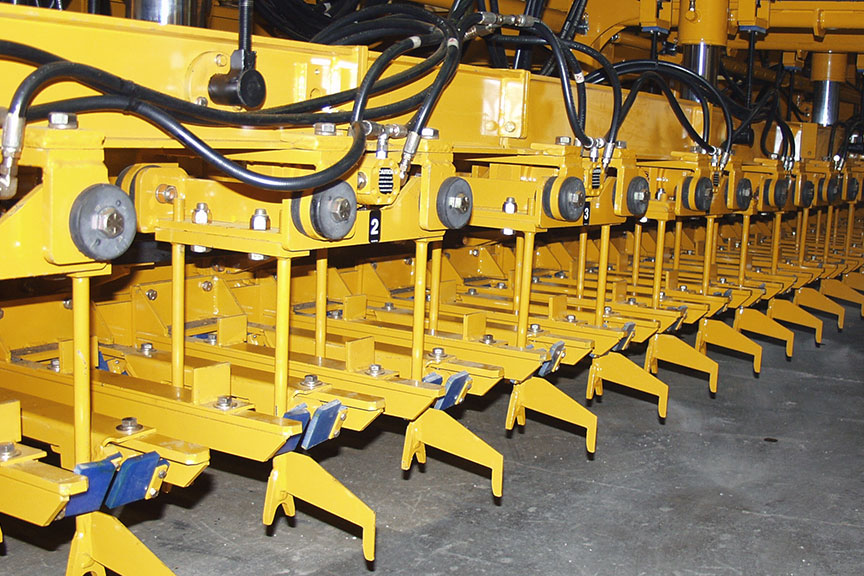

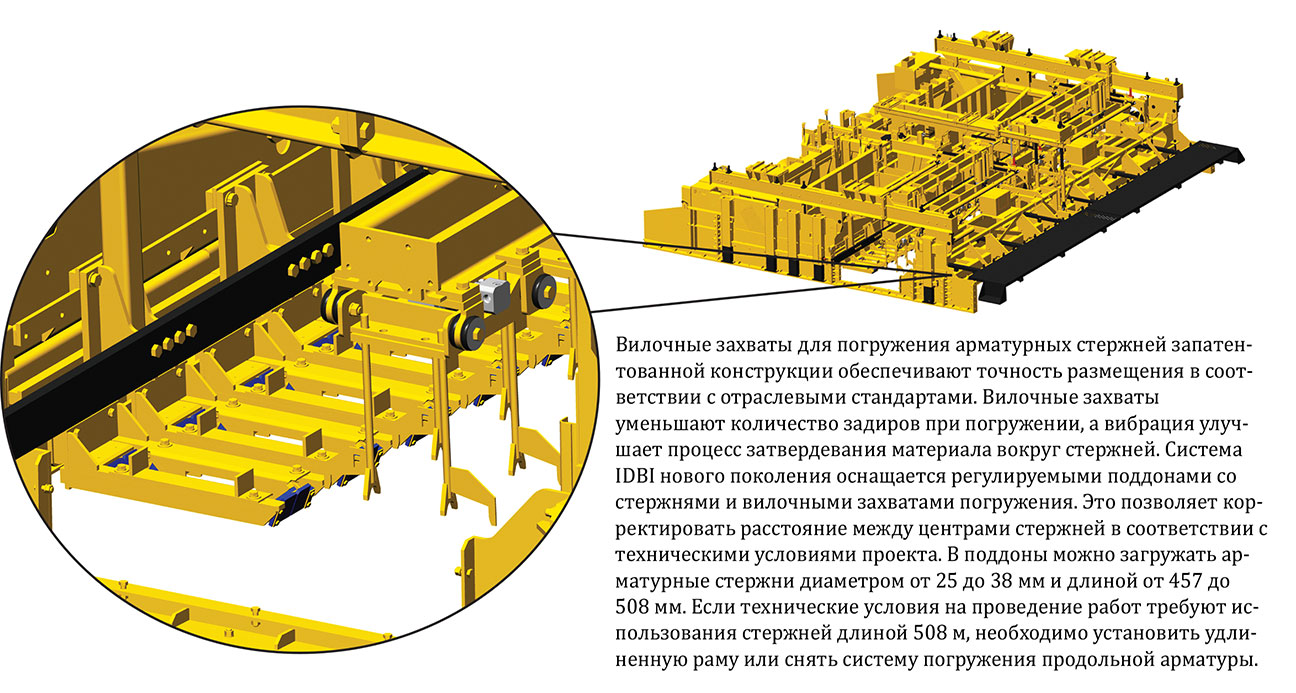

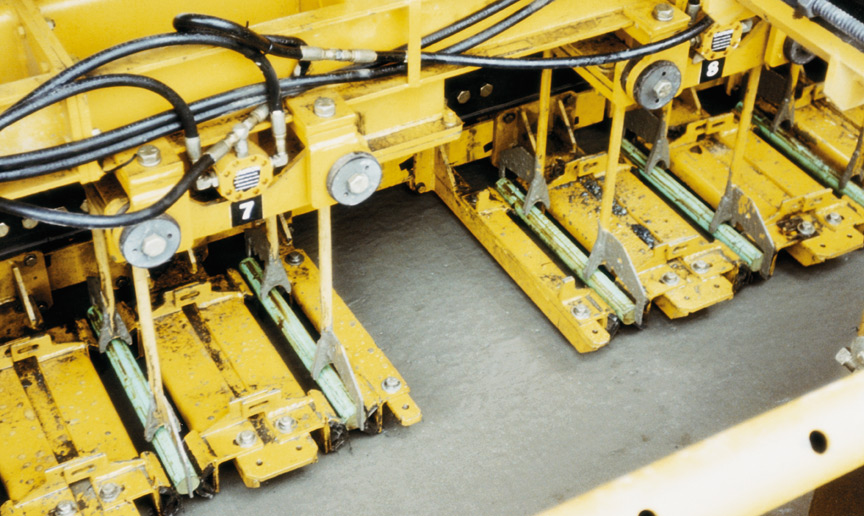

Вилочные захваты для погружения арматурных стержней запа-тентованной конструкции обеспечивают точность размещения в соответствии с отраслевыми стандартами. Вилочные захваты уменьшают количество задиров при погружении, а вибрация улуч-шает процесс затвердевания материала вокруг стержней.







IDBI

Вибрация передается на вилочные захваты при погруже-нии стержней и служит для уплотнения бетонной смеси во-круг вставленных стержней. Нет необходимости останавливать бетоноукладчик для погружения арматур-ных стержней. Эксклюзивная технология «интеллектуаль-ных» гидроцилиндров с компьютерным управлением компании GOMACO представляет собой современную си-стему для обеспечения заданной глубины погружения стержней в основание.







IDBI

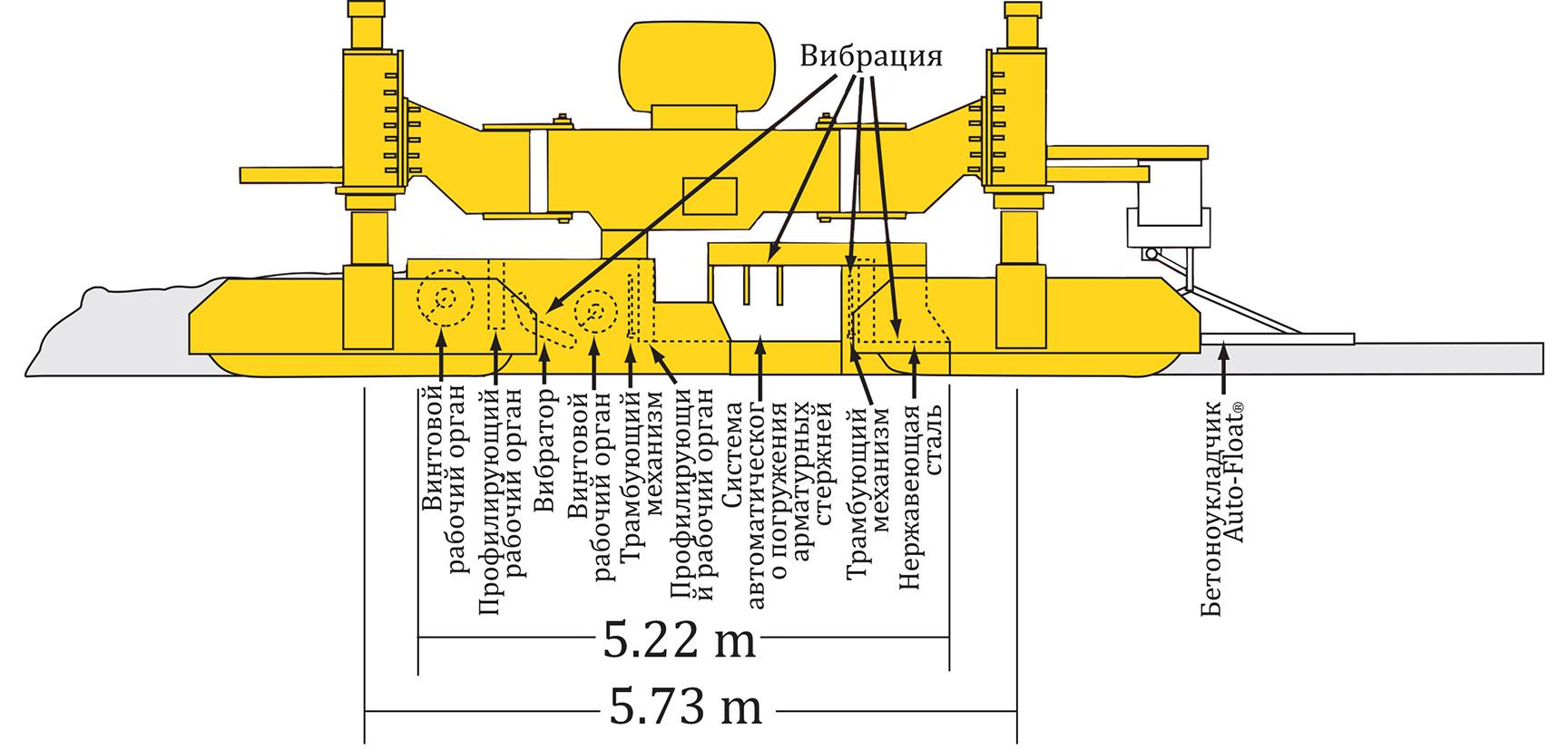

Трамбующий механизм, уникальная вибрирующая гла-дилка, плита для укладки и компоненты из нержавею-щей стали устраняют неровности покрытия.







IDBI

При проведении многих видов работ требуется погру-жение в покрытие как арматурных стержней, так и по-перечной арматуры. Компьютер системы IDBI управляет погружением арматуры всех типов (перед-няя, задняя и IDBI). Пространство на лотке, представ-ленное на рисунке выше, соответствует пропущенному стержню продольного соединения.



















ЭКСКЛЮЗИВНАЯ СИСТЕМА IDBI



Запатентованная компанией GOMACO система автоматического по-гружения арматурных стержней (IDBI) отличается универсальной конструкцией, что позволяет ис-пользовать эту систему для укладки покрытия переменной ширины.

Система IDBI демонстрирует хоро-шие результаты при укладке с помо-щью скользящих форм покрытия средней ширины или магистралей и обеспечивает высокую точность по-гружения арматурных стержней на ходу и высокие ездовые характери-стики дорожного покрытия. Уни-кальная система IDBI устанавливается на бетоноукладчи-ках GOMACO GHP-2800 и GP-4000.

При укладке бетонной смеси опе-рации погружения арматурных стержней и обработки цементобе-тонного покрытия объединены в одной компактной машине.

Для работы с другими моделями требуется незначительная модифи-кация системы GOMACO IDBI. Для установки системы IDBI на двухгусе-ничных и четырехгусеничных бето-ноукладчиках GHP-2800 используются новая монтажная си-стема и производительные насосы для шнеков стального короба с ан-керной плитой и трамбующих меха-низмов.

Если бетоноукладчики GHP-2800 и GP-4000 со скользящими формами используются для укладки смеси шириной в одну полосу, привод си-стемы IDBI осуществляется от ос-новного двигателя. При укладке смеси шириной в две полосы для по-вышения мощности системы IDBI используется вспомогательный дви-гатель.





IDBI

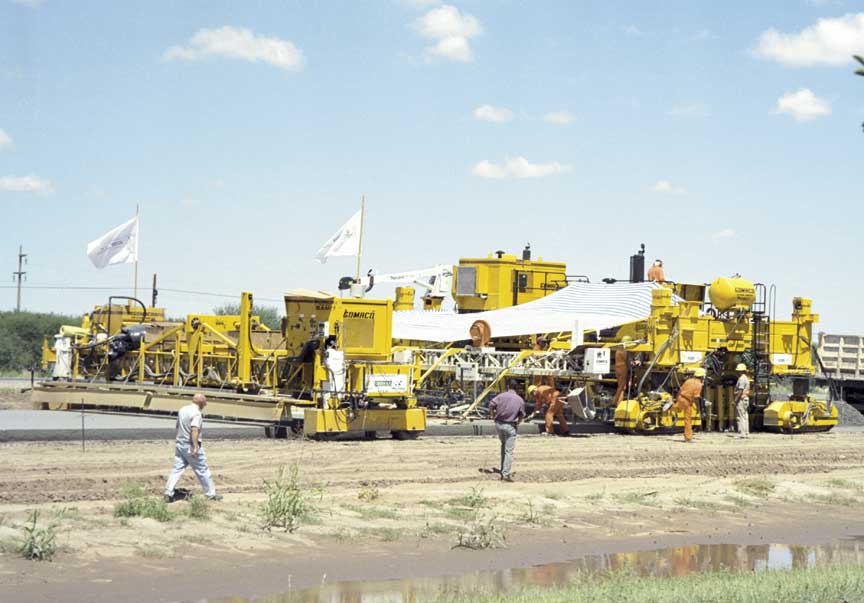

Эксклюзивная система IDBI прошла испытания во всем мире. При реализации проекта укладки магистрали в городе Мерсе-дес, Аргентина, эта система обеспечивает погружение арматурных стержней во время движения с высочайшей точностью. Этот четырехгусеничный бетоноукладчик GHP-2800 с патентованной системой IDBI обеспечивает высокую производитель-ность и отличные ездовые характеристики покрытия. За бетоноукладчиком следует машина для обработки цементобетон-ного покрытия GOMACO T/C-400, которая используется для образования шероховатости на поверхности покрытия инанесения пленкообразующих материалов.







IDBI

Вспомогательный двигатель не потребовался для патентованной системы IDBI для данного однополосного проекта в Мичигане. Четырехгусеничный бетоноукладчик GHP-2800 использовался для укладки этой полосы шириной 3,66 м и глубиной основа-ния 191 мм. Средняя производительность при укладке с использованием системы IDBI составляет 4,88 метра в минуту.







IDBI

Этот двухгусеничный бетоноукладчик GP-4000 оборудован самой точной в мире систе-мой IDBI, которая обеспечивает простое и точное размещение арматурных стержней в этом проекте автострады в Юте. GOMACO IDBI – это единственная система в отрасли, которую можно устанавливать на двухгусеничные и четырехгусеничные бетоноуклад-чики.



















СИСТЕМА IDBI НОВОГО ПОКОЛЕНИЯ

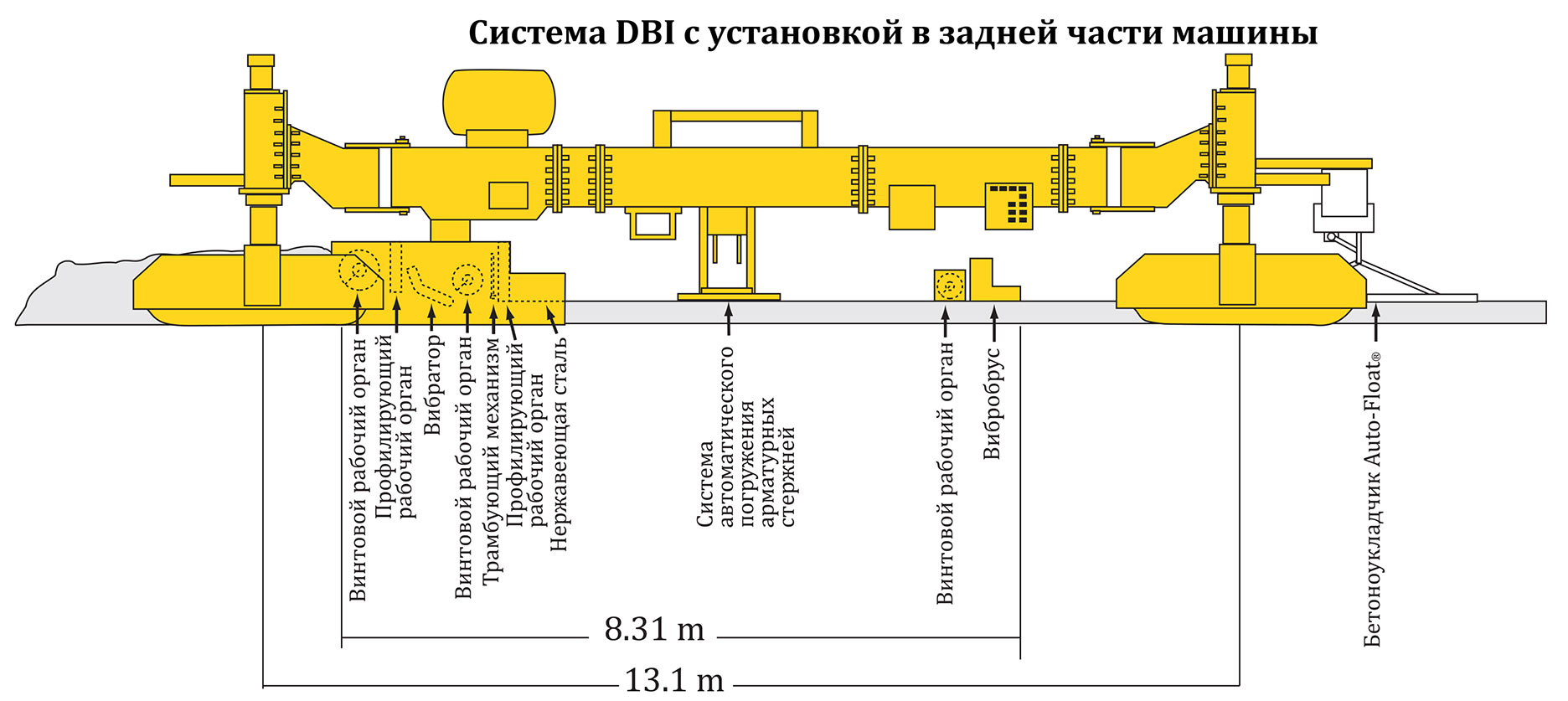

По сравнению с другими, система IDBI нового поколения может устанавливаться на бетоноукладчики стандартной длины и не требует значительного удлинения задней части рамы бетоноукладчика.





IDBI











IDBI











Сенсорное управление системой IDBI



Система IDBI нового поколения оснащена удобной сенсорной панелью с элементами управления и программирования. Эта панель позволяет операторам быстро и легко управлять процессом укладки бетонной смеси. Далее приведены три примера экранов сен-сорного дисплея. Компьютер отвечает за синхронизацию и работу системы IDBI, включая перемещение тележки, позиционирова-ние системы IDBI в режиме ожидания и активацию системы IDBI для автоматического погружения арматурных стержней. Всего лишь с помощью касания оператор может точно просмотреть, какой цикл системы IDBI выполняется в данный момент. Уникаль-ный сенсорный экран системы GOMACO IDBI также предоставляет возможность изменить английский на другой язык.



IDBI







IDBI







IDBI







IDBI







IDBI



















IDBI

Этот четырехгусеничный бетоноукладчик GP-4000 со скользящими формами, оборудованный запатентованной компанией GOMACO системой автоматического погружения арматурных стержней (IDBI), соответствует всем техническим условиям аэропорта Sky Harbor в Финиксе, Аризона. Высокая производительность при укладке взлетно-посадочной полосы и бетони-рованных площадок при укладке бетонной смеси с помощью скользящих форм глубиной до 483 мм и шириной 15,24 м.













Универсальность системы IDBI нового поколения



Универсальность систем нового поколения IDBI обусловлена наличием регулируемых поддонов для загрузки стержней и вилочных захватов для погружения стержней. Такая конструкция позво-ляет регулировать расстояние между центрами арматурных стержней в соответствии с техниче-скими условиями проекта. Стержни в поддоне располагаются параллельно друг другу между циклами вилочного захвата, осуществляющего погружение стержней в основание.

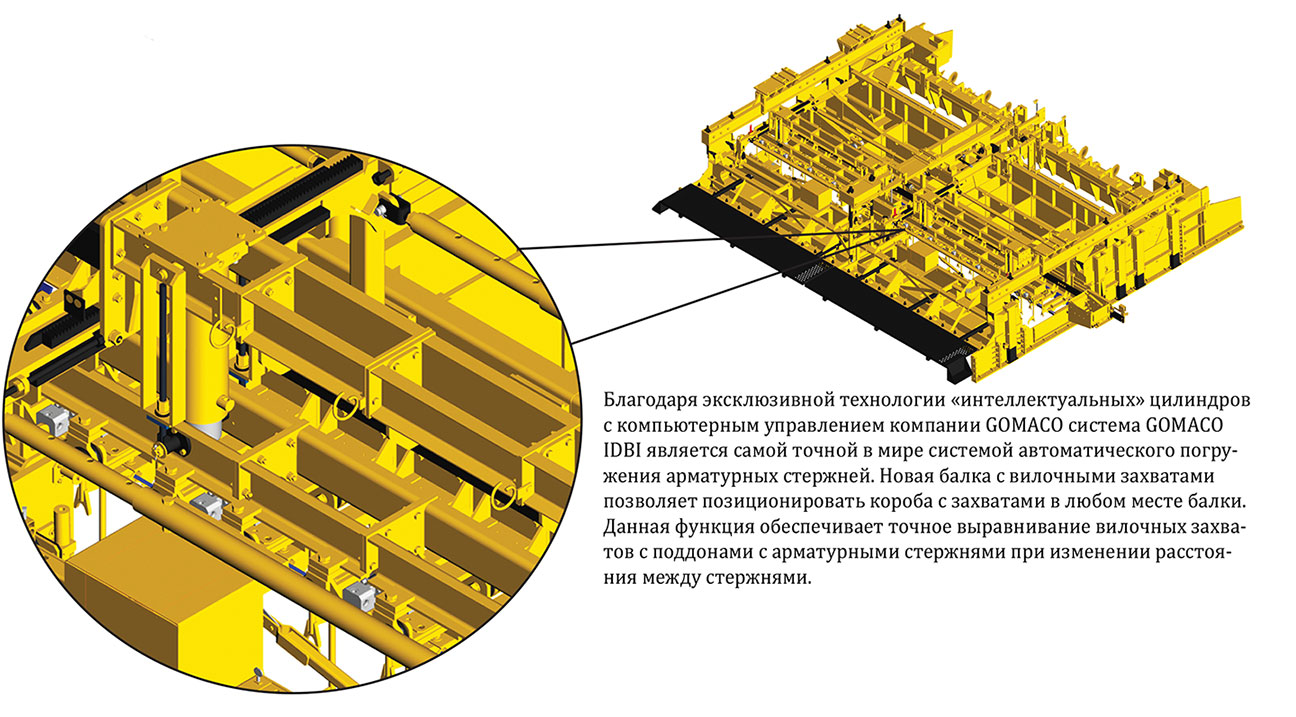

Новая балка с вилочными захватами позво-ляет позиционировать короба с захватами в любом месте балки. Данная функция обеспечи-вает точное выравнивание вилочных захватов с поддонами с арматурными стержнями при изме-нении расстояния между стержнями.

Гидроцилиндры на балке с вилочными захва-тами оснащены «интеллектуальными» цилинд-рами новой конструкции, предназначенными для тяжелых условий эксплуатации. Конструк-тивная целостность этих уникальных цилиндров обеспечивает поддержку балки с вилочными за-хватами системы IDBI. В цилиндрах использу-ется «интеллектуальная» технология GOMACO. Цилиндры опускают балку вместе с вилочными захватами в положение, которое обеспечивает погружение арматурных стержней на заданную глубину.





IDBI



IDBI

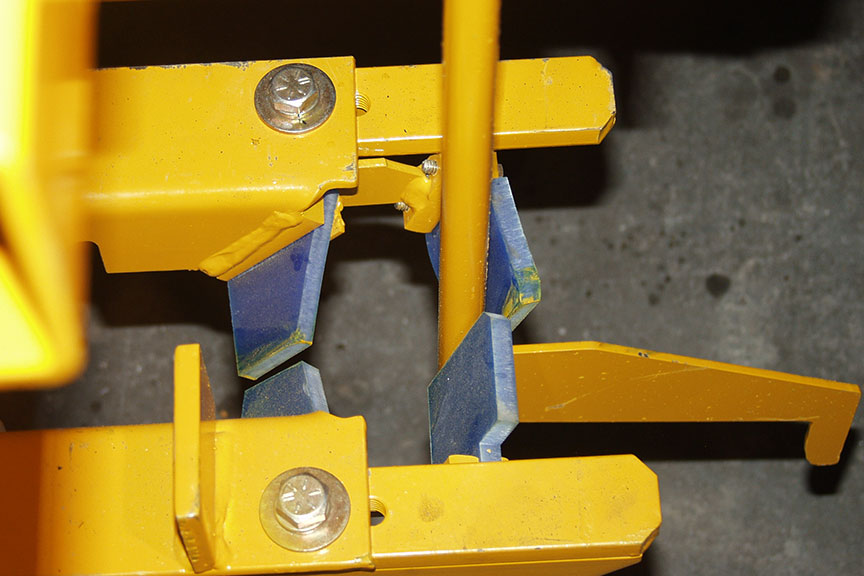

Новые полиуретановые дер-жатели стержней являются прочными, долговечными и крепятся болтами непосред-ственно на поддон загрузки стержней.















ПРЕДУПРЕЖДЕНИЕ!

Что может находиться ниже поверхн ости при использовании непроверенной системы погружения арматурных стержней

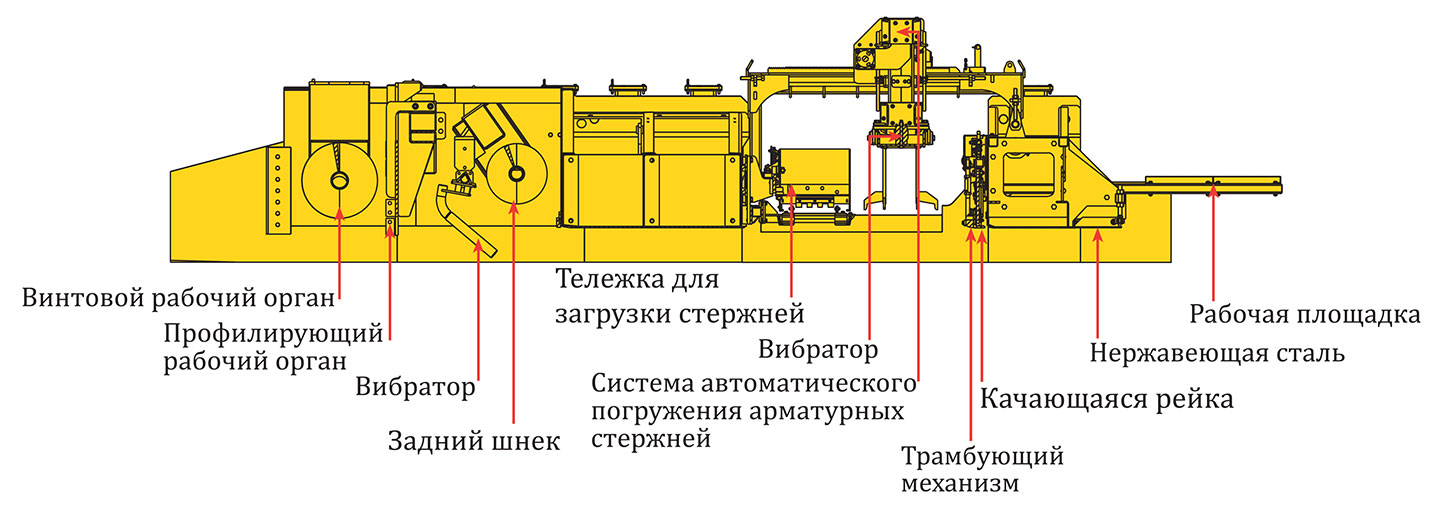

Вид сбоку

IDBI

Сброс арматурных стержней в бетонную смесь с после-дующим их вдавливанием в системе GOMACO не ис-пользуется. В поддонах системы IDBI стержни располагаются параллельно друг другу. Такое их распо-ложение выдерживается при погружении стержней в бетонное основание с помощью вилочных захватов.









Вид сбоку

IDBI

Погружение арматурных стержней во время движе-ния необходимо для сохранения ездовых характери-стик формируемого бетонного покрытия. В процессе погружения арматурных стержней система IDBI пере-мещается вместе с бетоноукладчиком. Одна из задач при проектировании уникальной конструкции вилоч-ных захватов с перекатом заключалась в сохранении положения при перпендикулярном размещении стержней по ширине основания.











Вид сбоку

IDBI

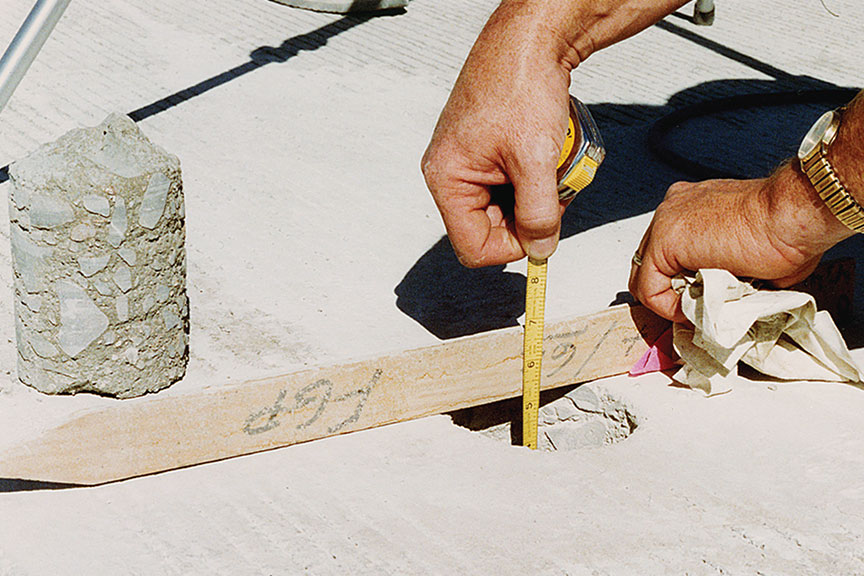

Запатентованная компанией GOMACO система IDBI обеспечивает точную глубину погружения в основание каждого стержня, образуя прямую линию на профиле покрытия на виде с торца. Для обеспечения точной глу-бины погружения арматурных стержней, включая необходимый уровень вибрации в системе, необходимо учитывать множество факторов. При чрезмерной или недостаточной вибрации в критических точках на вилоч-ных захватах возможны отклонения. Такое возможно в случае конструк-ции с недостаточным или избыточным запасом прочности. Наши группы исследований и разработки продолжают изучать вопросы подбора состава смеси и результаты на различных объектах для точной настройки си-стемы вибрации. Эксклюзивная технология «интеллектуальных» цилинд-ров с компьютерным управлением компании GOMACO представляет собой современную систему для обеспечения точности глубины погружения ар-матурных стержней в основание.







Вид сбоку

IDBI

















IDBI









IDBI









IDBI



















ВЫСОКИЙ АВТОРИТЕТ В СФЕРЕ ПОГРУЖЕНИЯ АРМАТУРЫ ВО ВСЕМ МИРЕ



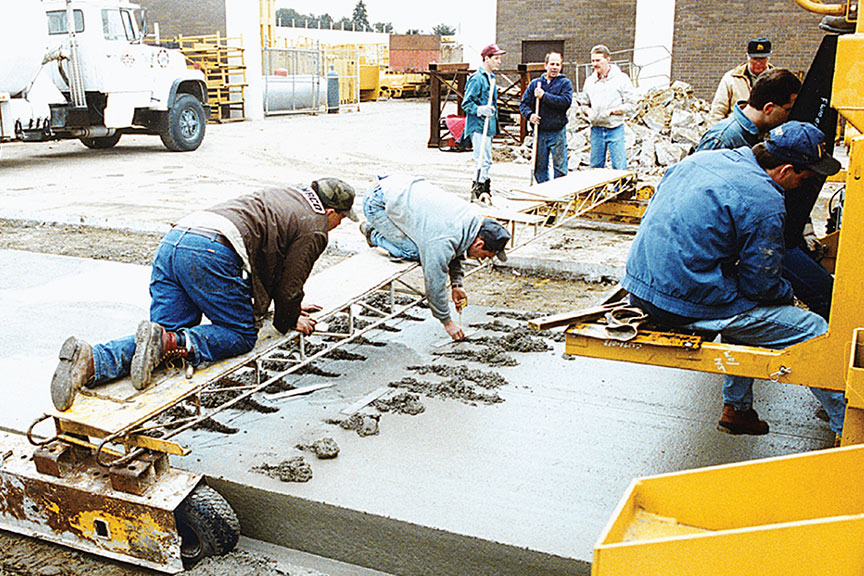

Компания GOMACO обладает многолетним опытом по использованию различных методов, смесей и работе в различных условиях на объектах, что позволяет ей создавать эффективные инструменты для укладки цементобетонной смеси с погружением арма-турных стержней, то есть машины, которые соответствуют наиболее строгим техническим условиям. Несколько фактических ис-пытаний с моделированием условий на объекте были проведены на испытательном полигоне Ида Гроув, Айова, США. В процессе погружения осуществлялась постоянная проверка размещения стержней. Наши группы исследований и разработки совершен-ствовали системы буквально в течение нескольких лет. Основные примеры из проекта в Неваде подтверждают надежность, точ-ность размещения арматурных стержней и высокое качество уплотнения бетонной смеси вокруг вставленных арматурных стержней. Система IDBI использовалась в нескольких крупных проектах, включая укладку магистралей, сортировочных станций и взлетно-посадочных полос. Наша сеть дистрибьюторов обеспечивает про- ведение технического обслуживания, настройка и обучение проводятся компанией-изготовителем.

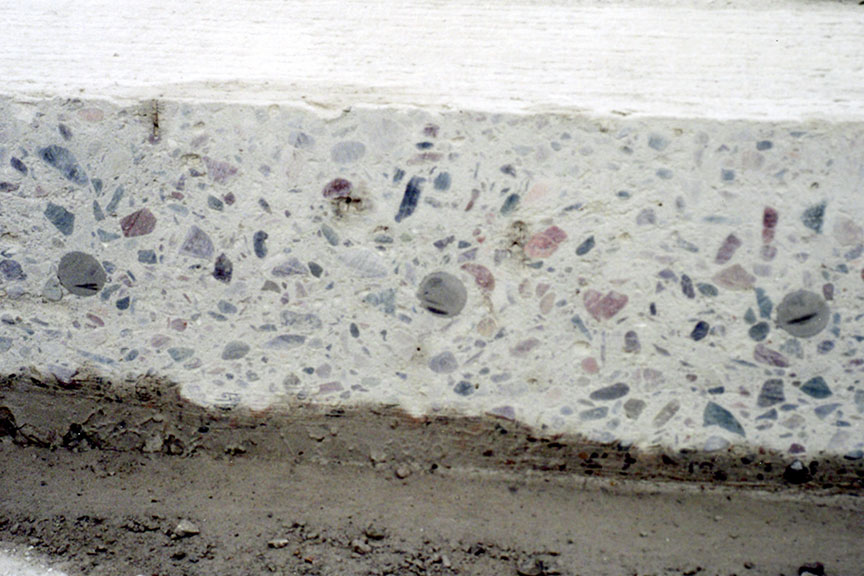

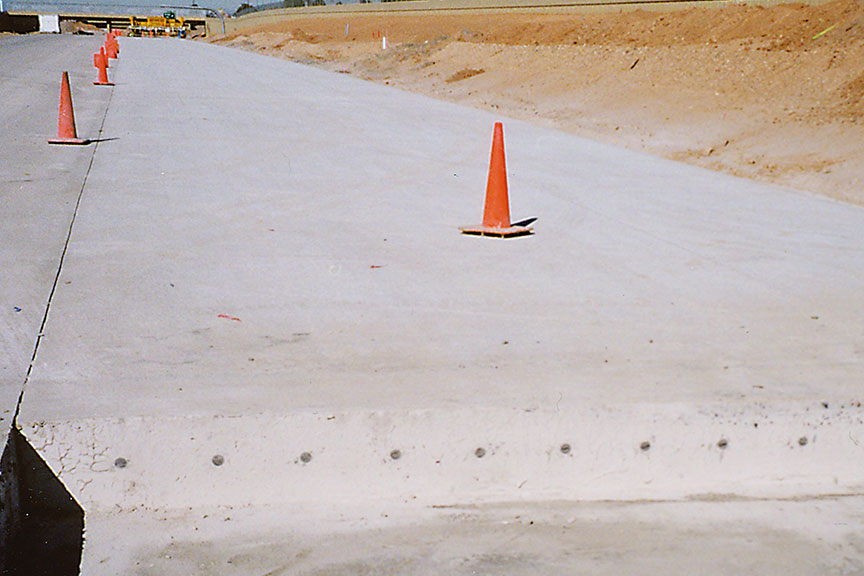

В проекте в городе Финикс, Аризона, кто-то случайно проехал по новому покрытию, повредив несколько секций, которые пришлось срезать и укладывать заново. Неповрежденные секции покрытия продемонстриро-вали точную глубину размещения арматурных стержней. На поперечном сечении также можно заметить великолепные характеристики уплотнения бетонной смеси вокруг вставленных арматурных стержней по всей глубине покрытия.





IDBI







IDBI







IDBI







IDBI







IDBI







IDBI









ИЗГОТОВЛЕНЫ В СООТВЕТСТВИИ СО СЛЕДУЮЩИМИ ОДНИМ ИЛИ НЕСКОЛЬКИМИ ЗАЯВЛЕННЫМИ АМЕРИКАНСКИМИ И ДРУГИМИ ИНОСТРАННЫМИ ПАТЕНТАМИ: 5,924,817; 5,941,659; 6,099,204; 6,450,048; 7,044,680; 7,284,472; 7,517,171; 7,845,878; 7,850,395; CA2,864,902; CA2,591,177; 8,855,967; 8,682,622; 9,051,696; 9,180,909; 9,200,414; 9,404,228; 9,428,869; 9,458,581; 9,464,716; 9,541,195, 9,624,626; 9,644,328; 9,633,162; 9,670,627; 9,739,019; 9,764,762; 9,869,063; 9,982,399; 9,963,836; 10,005,489; 10,206,016.

Корпорация GOMACO оставляет за собой право усовершенствовать конструкцию, использовать более совершенные материалы и/или вносить изменения в техни-ческие характеристики машины без объявления и объяснения причин, вызвав-ших эти изменения. Данные о производительности основаны на средних значениях и могут различаться для различных машин.
