T/C-5600

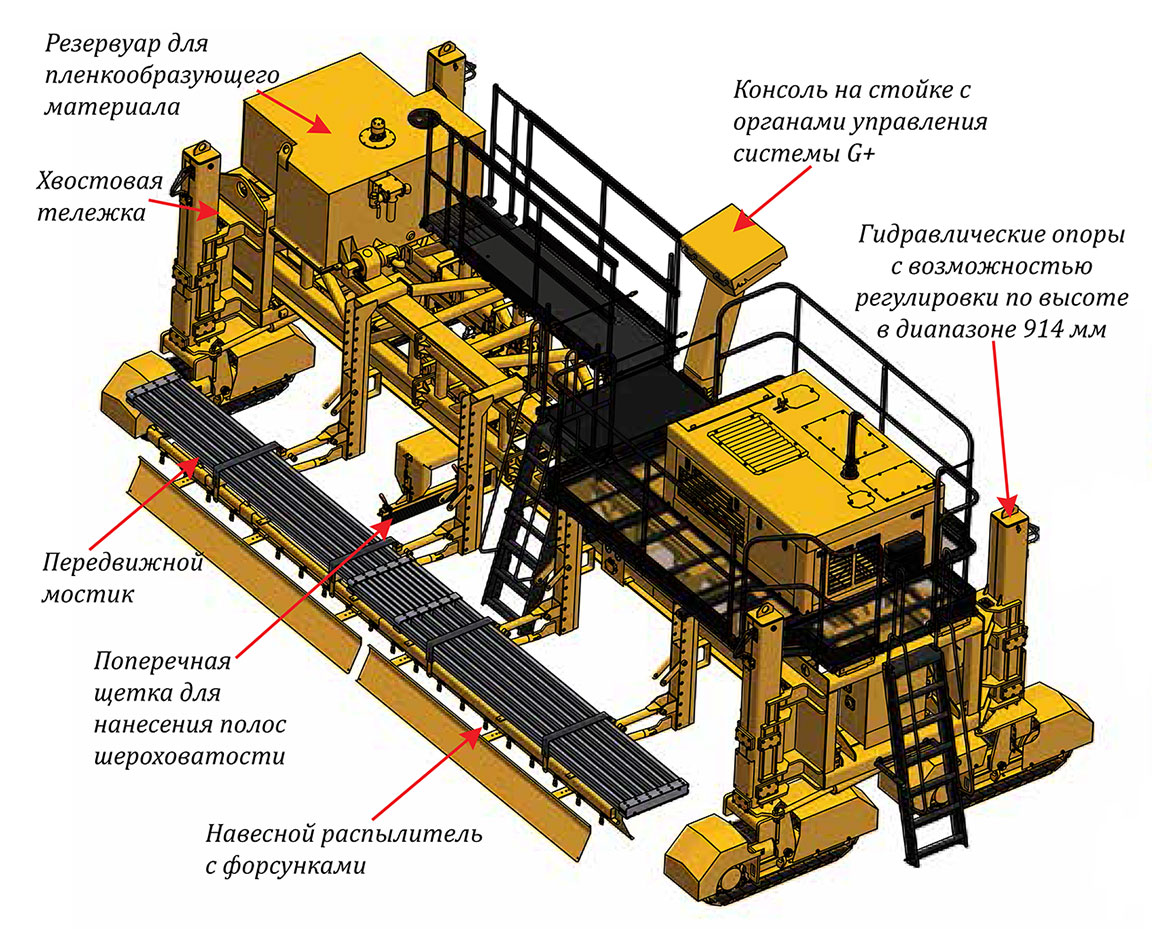

• Новая машина T/C-5600 для текстурирования бетонной поверхности и распределения пленкообразующих материалов оснащена четырьмя гусеничными движителями и электрогидравлической системой G+® управления курсом движения и уклоном.
• Четырех-гусеничная конструкция позволяет управлять всеми гусеничными тележками для простоты транспортировки и изменения ширины.
• Конструкция рамы позволяет увеличить ширину до 17,07 м.

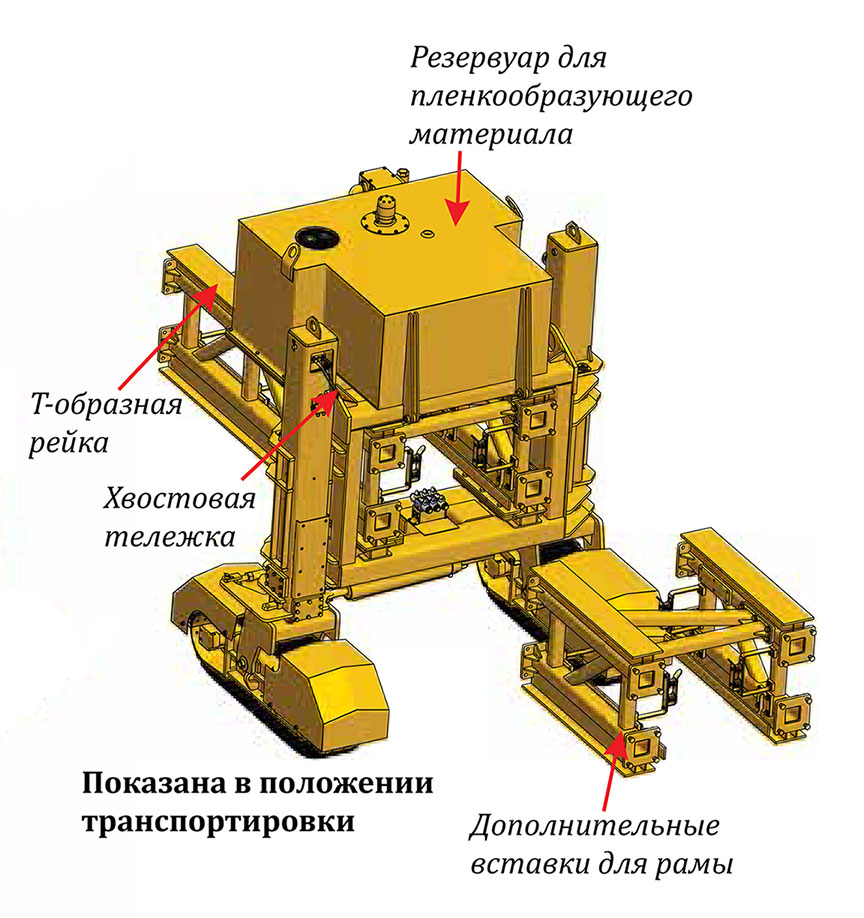

• Машина модели T/C-5600 имеет новую хвостовую тележку с резервуаром для пленкообразующего материала. Можно добавить или удалить секции рамы, повернув гусеницы на 90 градусов, и подобрать хвостовую тележку с резервуаром для пленкообразующего материала нужной ширины.
• Все машины оснащены устройствами контроля глубины текстурирования.
• Уникальная система управления GOMACO G+ имеет функцию самодиагностики для управления курсом движения и уклоном.
Новая система управления текстурированием

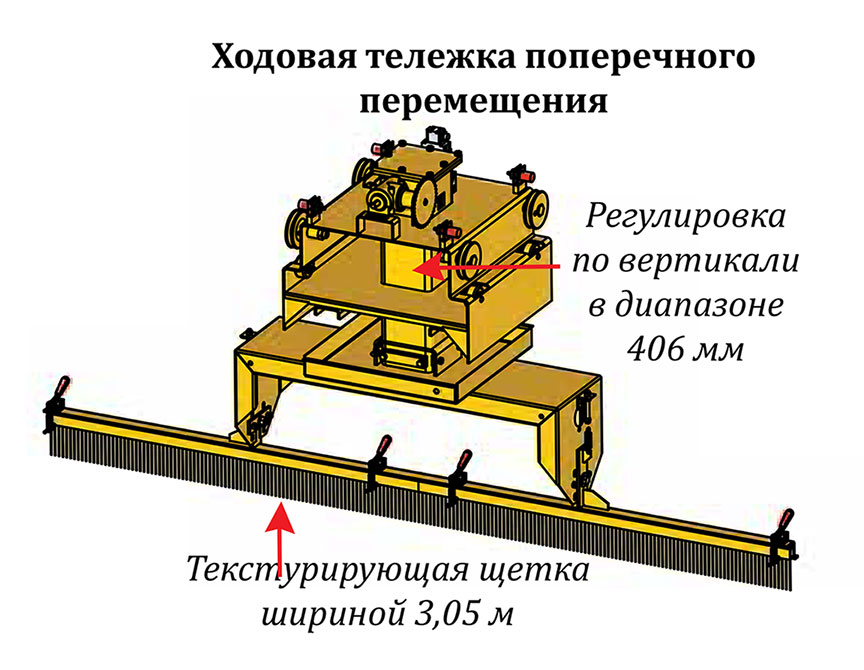

• Ходовая тележка поперечного перемещения имеет возможность гидравлической регулировки по высоте в диапазоне 406 мм и управляется с помощью акустического датчика, который позволяет тележке отслеживать наклон бетонной плиты.
• Акустический датчик отслеживает положение плиты в процессе поперечного перемещения каретки со щеткой. Глубина текстурирования обеспечивается гидравлической регулировкой высоты каретки со щеткой. Это позволяет получить нужную глубину текстурирования, исключает необходимость подстройки балки и наличия регулятора мощности.
• Для контроля торцевых точек каретки со щеткой и ее перемещения по бетонной плите установлены бесконтактные выключатели и энкодер, подключаемые через пользовательские входы к контроллеру системы управления G+.
• Систему управления текстурированием можно также использовать для регулировки перемещения при нанесении продольных полос шероховатости.
• При нанесении продольных полос шероховатости используется акустический датчик, устанавливаемый над центром бетонной плиты. Центральная часть конструкции имеет возможность гидравлической регулировки по высоте в диапазоне 254 мм для обеспечения выпуклости поверхности. Торцы закрепленной на шарнирах конструкции для нанесения продольных полос шероховатости используются для установки угла наклона каркаса щетки.

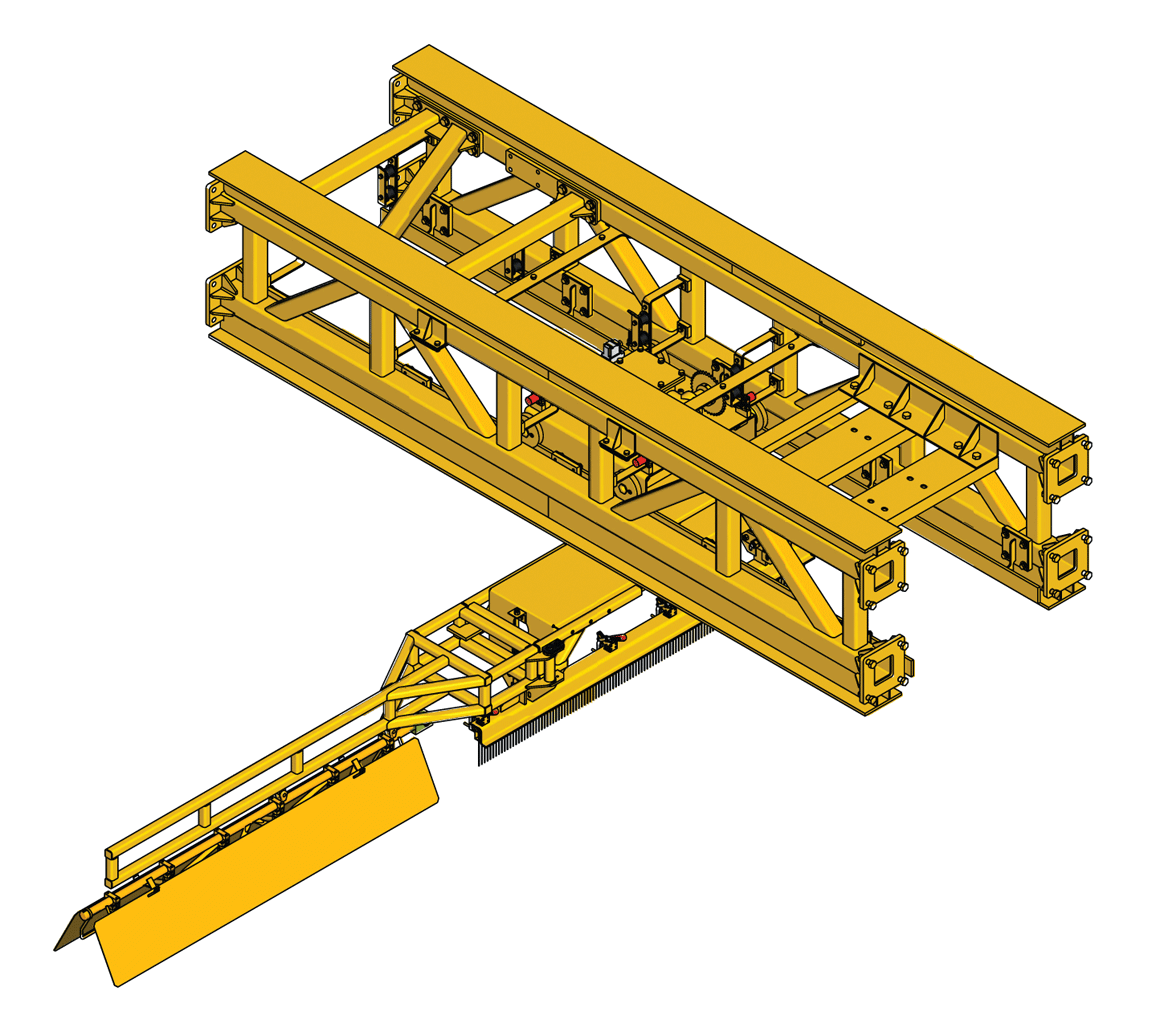

Вариант с поперечным навесным распылителем
Машина с поперечным распределением пленкообразующего материала имеет навесной распылитель, установленный на тележке для текстурирования. При транспортировке навесной распылитель складывается под углом 90 градусов. Длина щетки для нанесения полос шероховатости и навесного распылителя составляет 2,13 м, поэтому текстурирование и распределение пленкообразующего материала может быть выполнено за один проход, при этом каждая из этих операций не зависит от другой.

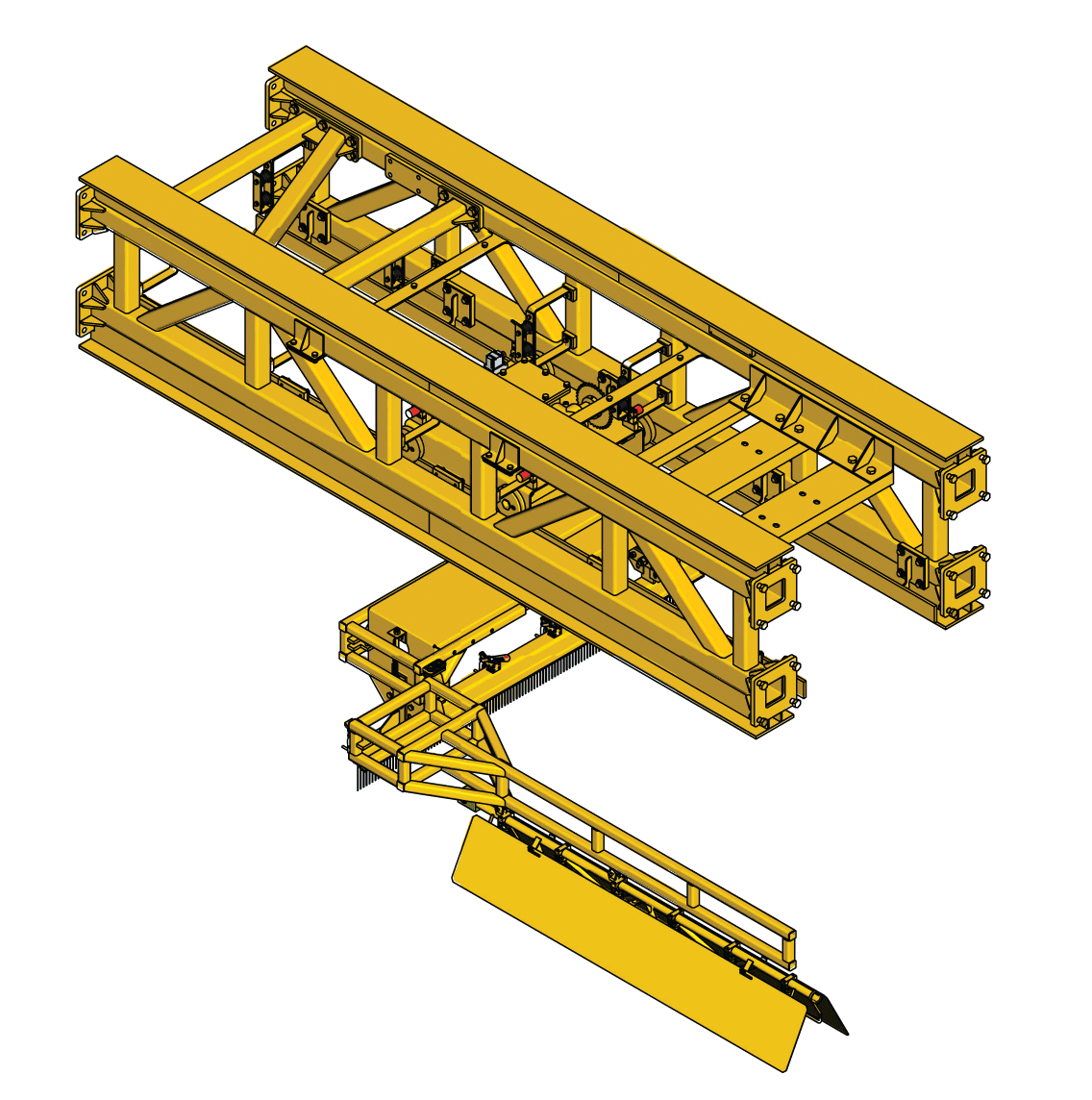

Навесной распылитель, сложенный под прямым углом для транспортировки

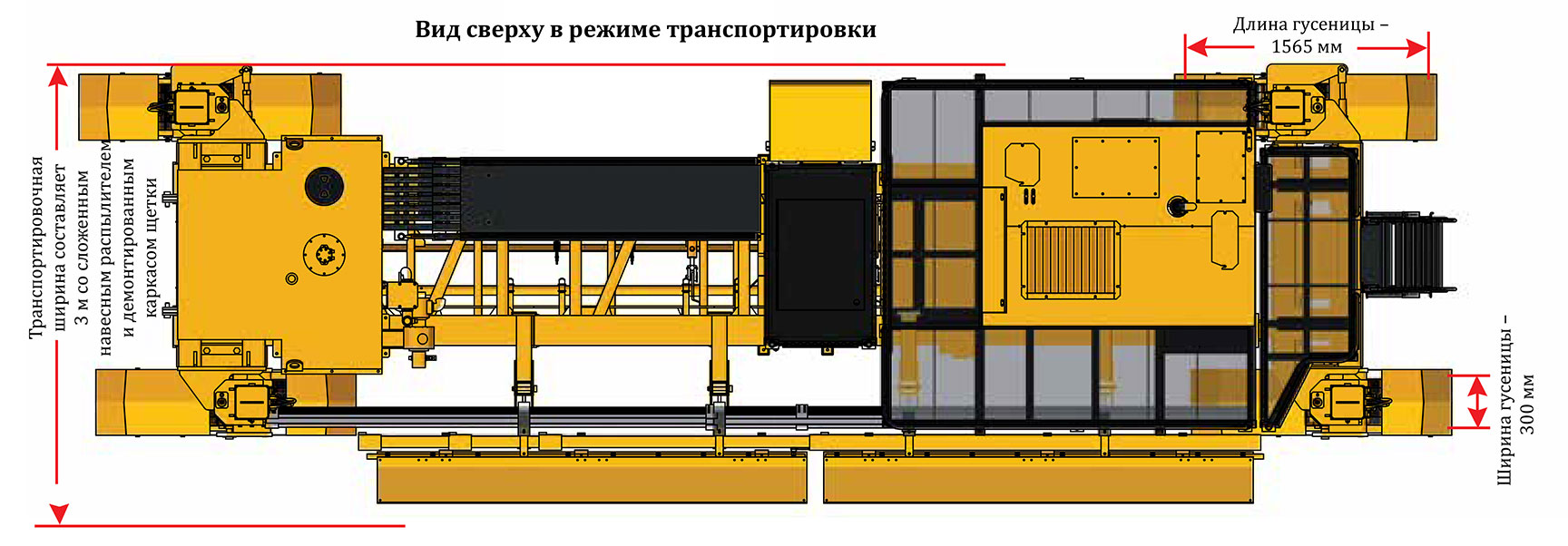

Транспортировочные размеры
• Для транспортировки гусеницы разворачиваются на 90 градусов.

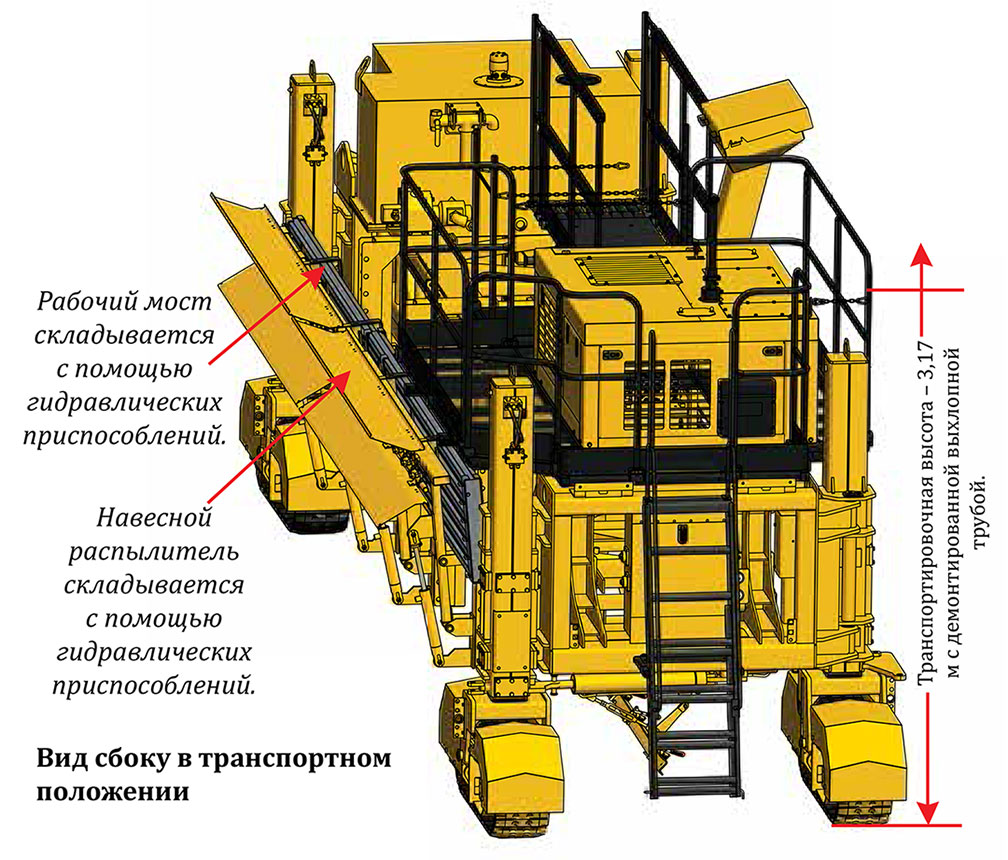

• Для транспортировки навесной распылитель и рабочий мост складываются с помощью гидравлических приспособлений.
• Транспортировочная ширина – 3 м со сложенным навесным распылителем и демонтированной щеткой для нанесения полос шероховатости.
• Транспортировочная высота – 3,17 м с демонтированной выхлопной трубой.
Вид сбоку в режиме эксплуатации

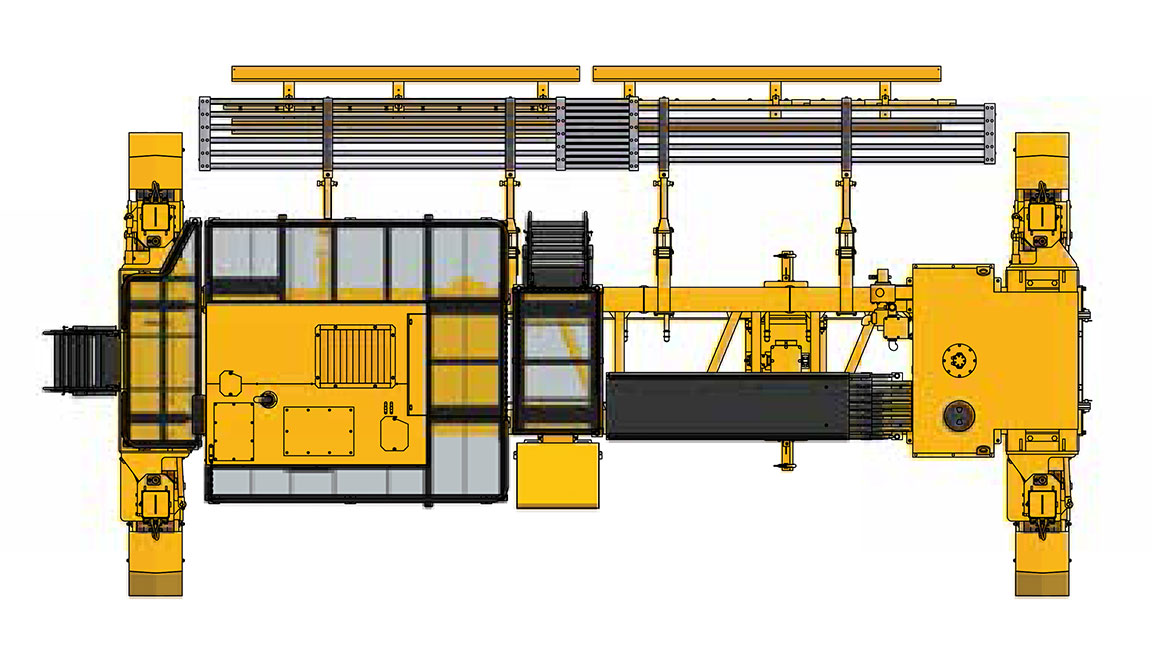

Вид сверху в режиме эксплуатации
Предварительные технические характеристики
ДВИГАТЕЛЬ
Тип: Caterpillar® C2.2T (T4i).
Мощность: 60 л.с. (44,7 кВт).
Норма выбросов: EPA Tier 4i, EC Stage IIIA.
ЭКСПЛУАТАЦИОННЫЕ ЁМКОСТИ
Топливный бак: 113,6 л.
Гидравлический бак: 189,3 л.
СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
Тип: Электрогидравлическая.
Органы управления: Уникальная система управления G+ от компании GOMACO позволяет управлять движением машины вперед и назад и углом ее наклона. Система юстируется с помощью методов настройки, приведенных в нашей документации по датчикам. Это облегчает управление машинами и обеспечивает точность текстурирования и распределения пленкообразующего материала.
ХОДОВОЕ БАЗОВОЕ ШАССИ
Длина гусеницы: 1565 мм.
Ширина гусеницы: 300 мм.
Скорость передвижения: Скорость гусеничной ленты в нижнем диапазоне достигает 11 м/мин, в верхнем диапазоне – 29 м/мин.
Гидравлическая регулировка высоты опор: в диапазоне 914 мм.
Давление на грунт: 19,34 psi (1,36 кгс/см2) с учетом массы машины 16 747 кг.
ТРАНСПОРТИРОВОЧНЫЕ РАЗМЕРЫ
Транспортировочная ширина: 3 м со сложенным навесным распылителем и демонтированной щеткой для нанесения полос шероховатости.
Транспортировочная высота: 3,17 м с демонтированной выхлопной трубой.
МАССА
Эксплуатационная масса: 16 747 кг с учетом ширины укладываемой бетонной полосы 7,32 м.
ВСТАВНЫЕ СЕКЦИИ РАМЫ
Имеются вставные секции длиной 1,22 м, 2,44 м и 3,66 м.
СИСТЕМА РАСПРЕДЕЛЕНИЯ ПЛЕНКООБРАЗУЮЩЕГО МАТЕРИАЛА
Насос для орошения (макс. производительность): 110,44 л/мин.
Резервуар для пленкообразующего материала: 1135,6 л.
РАБОЧИЙ ОРГАН ТЕКСТУРИРОВАНИЯ БЕТОННОЙ ПОВЕРХНОСТИ
Щетка шириной 3,05 м с длиной ворса 127 мм и с интервалом между ворсом, соответствующим требованиям спецификации.
Дополнительно: Могут быть поставлены дополнительные щетки для нанесения полос шероховатости в соответствии с техническими требованиями
УСТРОЙСТВА, ПОСТАВЛЯЕМЫЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ
Брезентовая волокуша.
Водораспределительная система для брезентовой волокуши.
Ролик для полиэтиленовой пленки.
Навесной распылитель с двусторонним расположением форсунок.
Скошенные щетки.
Нанесение продольных полос шероховатости.
Поперечный навесной распылитель.
Техническая документация по датчикам для системы управления G+.
КОНСТРУКЦИЯ, ОБЕСПЕЧИВАЮЩАЯ БЕЗОПАСНУЮ РАБОТУ
Машина T/C-5600 спроектирована для надежной и безопасной работы в течение длительного срока эксплуатации. Кнопки аварийного останова находятся не только на пульте управления оператора, но и на углах машины, что обеспечивает быстрый доступ к ним с уровня земли. Другим элементом безопасности является резервная система сигнализации, предназначенная для предупреждения персонала, находящегося вблизи машины, о переключении ходовой части в режим заднего хода. Дополнительная безопасность также обеспечивается ограждением гусеничных движителей, предупреждающими табличками и ярлыками, а также подробным описанием правил техники безопасности в руководстве по эксплуатации и в руководстве по технике безопасности.
КОРПОРАЦИЯ GOMACO РЕКОМЕНДУЕТ СТРОГО СЛЕДОВАТЬ ВСЕМ ПРАВИЛАМ ТЕХНИКИ БЕЗОПАСНОСТИ.
Изготовлены в соответствии с одним или несколькими заявленными американскими и другими иностранными патентами, а именно: 5,924,817; 5,941,659; 6,099,204; 6,450,048; 7,044,680; 7,284,472; 7,517,171; 7,845,878; 7,850,395; CA2,864,902; CA2,591,177; 8,855,967; 8,682,622; 9,051,696; 9,180,909; 9,200,414; 9,404,228; 9,428,869; 9,458,581; 9,464,716; 9,541,195, 9,624,626; 9,644,328; 9,633,162; 9,670,627; 9,739,019; 9,764,762; 9,869,063; 9,982,399; 9,963,836; 10,005,489; 10,206,016; а также патентами, находящимся в стадии оформления.
GOMACO и G+ являются зарегистрированными торговыми марками корпорации GOMACO.
Корпорация GOMACO оставляет за собой право усовершенствовать конструкцию, использовать более совершенные материалы и/или вносить изменения в технические характеристики машин без уведомления и объяснения причин, вызвавших эти изменения. В документе приведены усредненные эксплуатационные характеристики, которые могут отличаться для каждой отдельной машины.
